压力变送器

压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，介质压力直接作用于敏感膜片上，分布于敏感膜片上的电阻（电容、单晶硅）组成的惠斯通电桥（高频振荡电路），利用压阻效应（电容变化）实现了压力量向电信号的转换，通过电子线路将敏感元件产生的毫伏信号转变成4-20mADC信号输出。

接收站压力（差压）变送器主要厂家有美国Honeywell（霍尼韦尔），美国爱默生Rosemount（罗斯蒙特），川仪（横河）EJA、德国FSK等，精度优于±0.2%，防护等级IP65，防爆等ExiaIIBT4。

压变

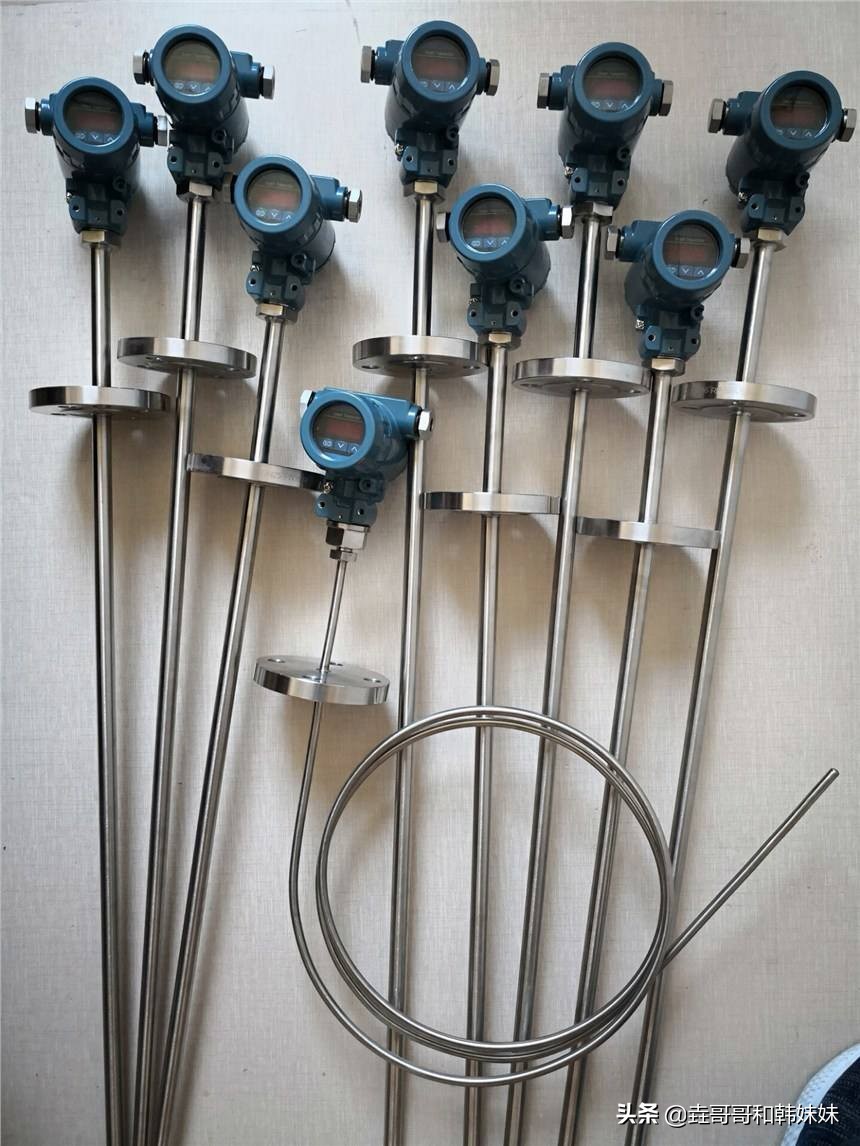

温度变送器

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号输出。

接收站温度检测元件主要厂家有瑞士鲁格，德国WIKA（威卡），温度变送器主要厂家有美国Honeywell（霍尼韦尔），美国爱默生Rosemount（罗斯蒙特），精度优于±0.2%，响应时间0.3s，防护等级IP65，防爆等ExiaIIBT4。

温变

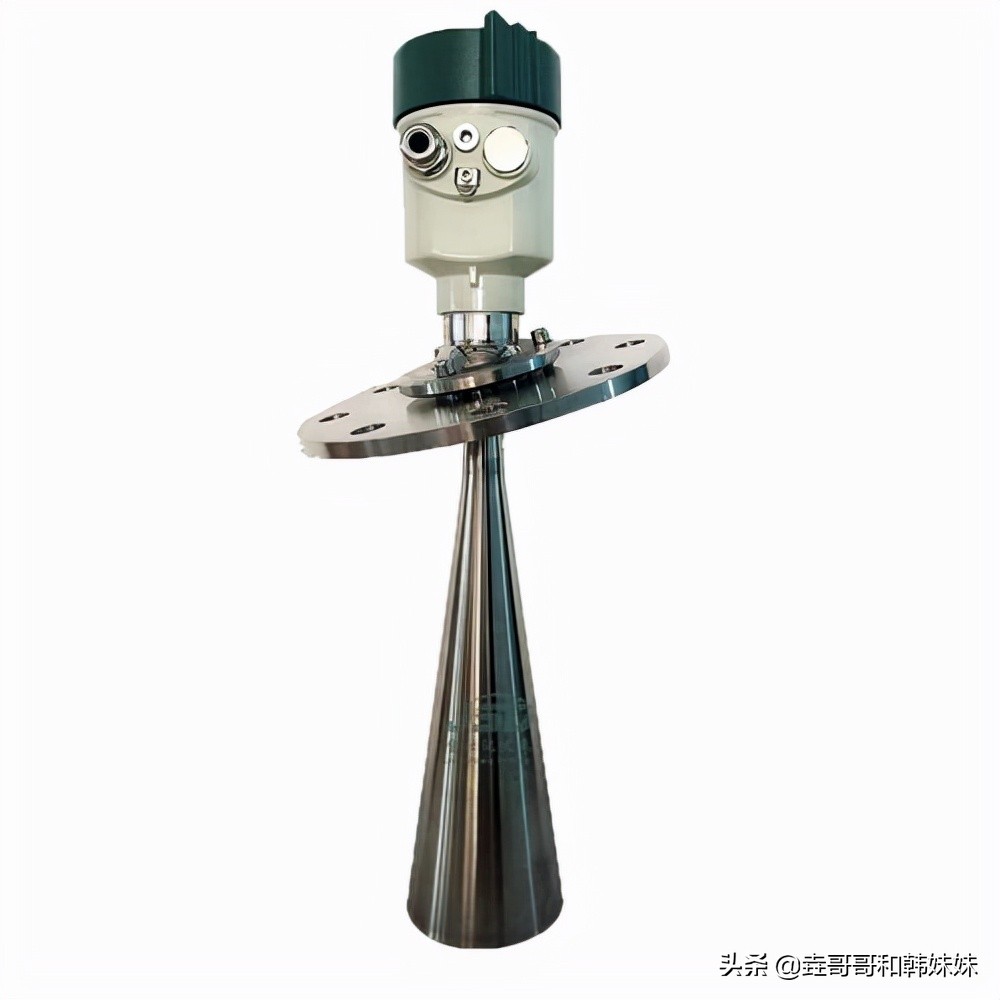

雷达液位计

接收站使用的雷达液位计是Rosemount（罗斯蒙特）的5402和5301。其工作原理为：雷达液位计是通过天线向被测介质液位发射（微波），然后测出其发射和反射回来的时间而得出液位。

雷达液位计

超声波液位计

超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2。

接收站超声波液位计主要厂家有E+H（恩德豪斯）、西门子，精度优±0.15%，重复性＜3mm，盲区≤0.25m，防护等级IP68，防爆等ExiaIIBT6。

磁翻板液位计

磁翻板液位计是按阿基米德定理和磁性材料同性相斥，异性相吸 的原理研制而成。根据上述原理。将液位变化线性地传递至液 位指示器上。红色为液相，白色为气相，从而达到现场测液位的目的。

磁翻板液位计是基本型、液位报警器和液位远传装置三部分组成。

变送器主要由电阻、干簧管、变送模块组成。当液位带动浮子上下变化，浮子磁铁产生的 磁场就会引起均匀排列中相应位置干簧管的吸合，从而决定串联电阻的回路阻值的大小，并通 过变送模块的转换，输出4?20mA电流信号。

涡街流量计

涡街流量计基于流体振荡原理，即在一定的流动条件下，部分流体产生振动，且振动频率与流体流量成正比关系，将该振动频率信号输出，经转换就可得到被测流量。涡街流量计无机械可动部件，安装维护方便，运行费用低，广泛应用于石油、化工、轻工、动力供热等行业，其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。但是涡街流量计对仪表前后直管段的安装要求较高。接收站涡街流量计是美国爱默生Rosemount（罗斯蒙特）的8800D和8800DR，用于测量仪表风和氮气用量。

电磁流量计

电磁流量计是根据法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。设在均匀磁场中，垂直于磁场方向有一个直径为D 的管道。管道由不导磁材料制成，当导电的液体在导管中流动时，导电液体切割磁力线，因而在磁场及流动方向垂直的方向上产生感应电动势，如安装一对电极，则电极间产生和流速成比例的电位差。感应电动势的大小为

E = BDv

式中，B——磁感应强度；D——管道直径；v——流体平均流速。

接收站电磁流量计为瑞士恩格豪斯（Endress+Hauser）分体式电磁流量计，用于测量生产、消防、生活、生产污水的流量。

质量流量计

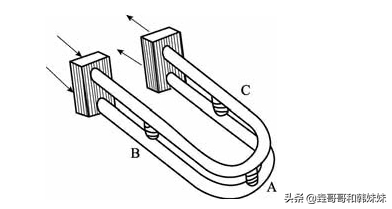

质量流量计品种很多，目前应用较广泛的是科里奥利质量流量计。科里奥利质量流量计（简称CMF）是利用流体在振动管中流动时，产生与质量流量成正比的科里奥利力（科式力）而制成的一种直接式质量流量计仪表。利用科式力构成的质量流量计有直管、弯管、单管、双管等多种形式。其中双弯管型最常见，它由两根金属U形管组成，气短不连通并与被测管路相连，如图所示。这样流体可以同时在两个U形管内流动在两管的中间A、B、C三处各装有一组压电换能器。

换能器A在外加交变电压作用下产生交变力，使两根U形管彼此一开一合地振动，相当于两根软管按相反方向不断摆动，换能器B和C用来检测两管的振动情况。由于B处于进口侧，C处于出口侧，则根据出口侧振动相位超前于进口侧的规律，C输出的交变信号的相位将超前于B某个相位。此相位差的大小与质量流量成正比。若将这两个交流信号相位差经过电路进一步转换成直流4mA～20mA、频率、脉冲、通讯等信号，就成为质量流量变送器。

CMF的测量精度较高，主要用于黏度和密度相对较大的单相和混相流体的流量测量。由于结构等原因，这种流量计适用于中小尺寸的管道的流量检测。接收站质量流量计为瑞士恩格豪斯（Endress+Hauser）PROlinepromass80质量流量计和美国爱默生高精准公司的1700系列质量流量计，用于LNG装车撬。

超声波流量计

用于NG外输计量。
